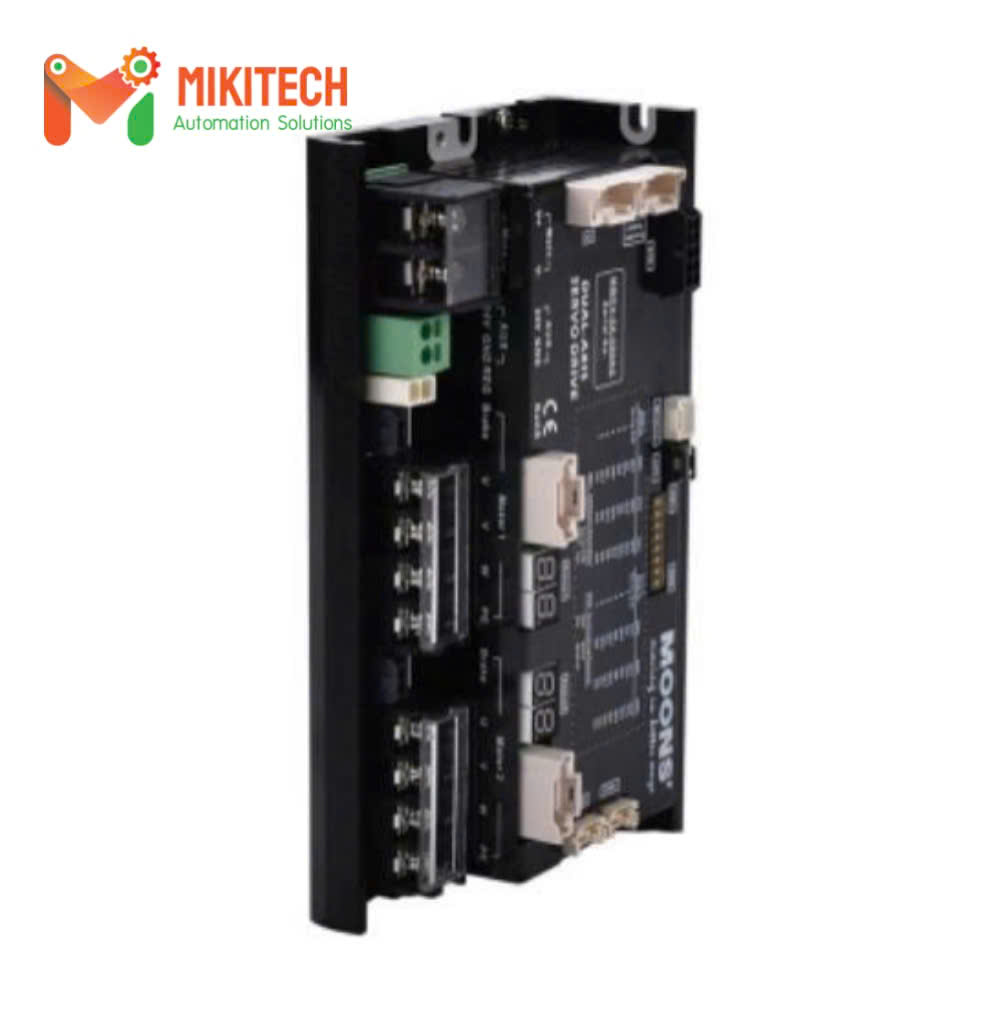

Bộ điều khiển động cơ servo MBDV-2X-520AC-F02 | MOONS’

Bộ điều khiển động cơ servo MBDV-2X-520AC-F02 là driver servo DC điện áp thấp 2 trục của MOONS’, sử dụng nguồn 24–60VDC, dòng liên tục 20A/trục và dòng cực đại 60A/trục. Sản phẩm hỗ trợ điều khiển qua CANopen và Modbus RTU, tương thích động cơ servo DC MBDV công suất từ 100W đến 750W, phù hợp cho các hệ thống tự động hóa, AGV và các ứng dụng điều khiển chuyển động cần thiết kế nhỏ gọn.

MBDV-2X-520AC-F02 thuộc dòng MBDV Low-voltage DC Servo Drives của MOONS’. Đây là dòng driver servo DC 2 trục được thiết kế theo hướng nhỏ gọn, hỗ trợ điều khiển hai trục servo trong cùng một thiết bị.

Driver sử dụng nguồn DC đầu vào 24–60VDC và có khả năng điều khiển động cơ servo MBDV với công suất 100W, 200W, 400W và 750W. Thiết bị hỗ trợ cả CANopen và Modbus RTU, đồng thời có giao tiếp USB mini để kết nối máy tính phục vụ cài đặt và debug.

MBDV-2X-520AC-F02 cũng được tích hợp Dynamic Brake và hỗ trợ STO, đáp ứng nhu cầu điều khiển và bảo vệ trong các hệ thống máy tự động.

Bộ điều khiển hai trục điện áp thấp 24-60V, dòng điện liên tục trục đơn 20A, dòng điện đỉnh 60A, tuân thủ tiêu chuẩn CiA402, hỗ trợ các chế độ PP, PV, PVT, TQ và HM qua giao tiếp CANopen, hỗ trợ chế độ điều khiển vị trí, chế độ điều khiển tốc độ, chế độ điều khiển mô-men xoắn qua giao tiếp Modbus RTU, phù hợp với động cơ servo DC dòng MBDV 100W-750W, có giao diện giao tiếp vật lý CANopen, RS-485, có thể gỡ lỗi trên PC thông qua USB-mini.
● Điện áp đầu vào rộng 24-60V, bộ điều khiển servo hai trục, thiết kế nhỏ gọn
● Phù hợp với động cơ servo điện áp thấp 100W-750W
● Tương thích với điều khiển bus CANopen, Modbus RTU
● Tương thích với bộ mã hóa tăng dần ABZ và bộ mã hóa tăng dần có giao tiếp
● Tương thích với bộ mã hóa tăng dần/quang học M2DC loại không tiết kiệm dây 2500 dòng
● Hỗ trợ chức năng STO, đáp ứng mức độ an toàn chức năng SIL3 (PLe)
● Thiết kế tiêu thụ năng lượng thấp
● Phù hợp với động cơ servo dòng MSD
● Bộ điều khiển chuyên dụng cho AGV

Thông số kỹ thuật Bộ điều khiển động cơ servo MBDV-2X-520AC-F02

Thông số kỹ thuật	Đơn vị	Giá trị
Điện áp nguồn		24-60 VDC
Dòng điện đầu ra, liên tục	MỘT	20
Dòng điện đầu ra, cực đại	MỘT	60
Công suất đầu ra của động cơ liên quan		100W
		200W
		400W
		750W
Đầu vào tín hiệu số		8 đầu vào đa năng cách ly bằng bộ ghép quang
Đầu ra tín hiệu số		4 đầu ra đa năng cách ly bằng optocoupler,
		2 đầu ra điều khiển phanh động cơ
Đầu ra tín hiệu xung		3 đầu ra Line Driver: đầu ra phân tần phản hồi bộ mã hóa A±
		B±
		Z±
Đầu ra bộ mã hóa		ủng hộ
Cổng giao tiếp		CANopen
		RS-485
Mặt trước		Màn hình LED 7 đoạn 4 chữ số
Điện trở tái tạo bên trong		Cần có điện trở tái tạo bên ngoài
Phanh động		Tích hợp sẵn
STO		Ủng hộ
Loại đầu nối		Đầu nối I/O 16 chân
Chế độ điều khiển		Modbus RTU
		CANopen
Đầu vào tín hiệu điều khiển		Đặt lại cảnh báo
		Giới hạn quay thuận/ngược chiều kim đồng hồ
		Chọn độ lợi
		Giới hạn tốc độ bằng không
		Dừng khẩn cấp
		Giới hạn mô-men xoắn
		Giới hạn tốc độ
		Đầu vào đa năng
Đầu ra tín hiệu điều khiển		Cảnh báo Đầu ra Lỗi
		Đầu ra Servo sẵn sàng
		Vận tốc đạt đến
		Mô-men xoắn đạt đến
		Vị trí đạt đến
		Trạng thái bật Servo nhả
		Lỗi vị trí động
		Theo dõi định vị hoàn tất
		Phát hiện tốc độ bằng không
		Trùng khớp vận tốc
		Trùng khớp mô-men xoắn
		Giới hạn vận tốc hạn vận tốc
		Giới hạn mô-men xoắn
		Hoàn thành định vị
		Giới hạn mềm CW/CCW
		Đầu ra đa năng
Phản hồi bộ mã hóa		ĐÚNG
Nhiệt độ hoạt động		Nhiệt độ môi trường: 0°C ~ 55°C (Nếu nhiệt độ môi trường của bộ điều khiển servo cao hơn 45°C, vui lòng lắp đặt bộ điều khiển ở vị trí thông thoáng), Nhiệt độ bảo quản: -20°C ~ 65°C
Độ ẩm		Độ ẩm tương đối từ 10 đến 85%
Độ cao		Độ cao 1000m trở xuống
Xếp hạng IP		IP20
Chứng nhận		RoHS
		CE
		UL
Cân nặng	kg	0,9

Đặc điểm nổi bật của MBDV-2X-520AC-F02

Driver servo DC 2 trục thiết kế nhỏ gọn

MBDV-2X-520AC-F02 tích hợp khả năng điều khiển 2 trục servo trong một thiết bị. Thiết kế này giúp tiết kiệm không gian tủ điện và phù hợp với những hệ thống cần bố trí nhiều trục chuyển động.

Điện áp đầu vào 24–60VDC

Driver sử dụng nguồn 24–60VDC, phù hợp với các hệ thống tự động hóa sử dụng nguồn DC điện áp thấp. Dòng liên tục đạt 20A/trục và dòng cực đại lên đến 60A/trục.

Hỗ trợ động cơ servo 100W đến 750W

MBDV-2X-520AC-F02 tương thích với các động cơ servo DC MBDV có công suất:

• 100W
• 200W
• 400W
• 750W

Nhờ dải công suất này, người dùng có thể lựa chọn motor phù hợp với tải và yêu cầu chuyển động của từng máy.

Hỗ trợ CANopen và Modbus RTU

MBDV-2X-520AC-F02 hỗ trợ CANopen theo chuẩn CiA402, với các chế độ PP, PV, PVT, TQ và HM.

Bên cạnh đó, khi sử dụng Modbus RTU, driver hỗ trợ các chế độ điều khiển vị trí, tốc độ và mô-men. Thiết bị có giao tiếp CANopen và RS-485, thuận tiện tích hợp vào hệ thống điều khiển tự động hóa.

Tích hợp Dynamic Brake và hỗ trợ STO

Driver được tích hợp Dynamic Brake và hỗ trợ chức năng STO – Safe Torque Off. Đây là những tính năng hữu ích đối với các hệ thống máy yêu cầu kiểm soát chuyển động và an toàn trong quá trình vận hành.

Kết nối máy tính qua USB mini

MBDV-2X-520AC-F02 có cổng USB mini để kết nối với máy tính, hỗ trợ quá trình cấu hình và debug driver. MOONS’ cũng cung cấp phần mềm Luna Setup cho dòng sản phẩm này.

Ứng dụng của bộ điều khiển servo MBDV-2X-520AC-F02

Máy tự động hóa công nghiệp

Driver phù hợp với các máy cần điều khiển nhiều trục chuyển động như máy lắp ráp, máy đóng gói, máy cấp phôi và các thiết bị tự động hóa.

Hệ thống AGV và AMR

MOONS’ định hướng MBDV-2X-520AC-F02 cho các ứng dụng AGV, đặc biệt nhờ thiết kế servo DC điện áp thấp và khả năng điều khiển qua các giao thức mạng công nghiệp.

Máy điều khiển chuyển động nhiều trục

Thiết kế 2 trục giúp MBDV-2X-520AC-F02 phù hợp với các thiết bị cần điều khiển đồng thời nhiều cơ cấu servo nhưng vẫn yêu cầu tủ điện nhỏ gọn.

Hệ thống sử dụng nguồn DC

Với đầu vào 24–60VDC, sản phẩm có thể được sử dụng trong những hệ thống máy sử dụng nguồn DC, bao gồm các thiết bị tự động hóa và phương tiện tự hành.

Ưu điểm khi sử dụng MBDV-2X-520AC-F02

• Điều khiển được 2 trục servo.
• Điện áp đầu vào rộng 24–60VDC.
• Dòng liên tục lên đến 20A/trục.
• Dòng cực đại 60A/trục.
• Hỗ trợ motor servo từ 100W đến 750W.
• Hỗ trợ CANopen và Modbus RTU.
• Tương thích chuẩn CiA402.
• Hỗ trợ nhiều chế độ điều khiển vị trí, tốc độ và mô-men.
• Có Dynamic Brake tích hợp.
• Hỗ trợ STO.
• Có USB mini để cấu hình và debug.
• Thiết kế nhỏ gọn, phù hợp các hệ thống hạn chế không gian tủ điện.

Lưu ý khi lựa chọn MBDV-2X-520AC-F02

Khi lựa chọn MBDV-2X-520AC-F02, cần kiểm tra công suất và thông số của động cơ servo sử dụng cùng driver. Sản phẩm hỗ trợ các mức công suất motor 100W, 200W, 400W và 750W.

Ngoài ra, cần xác định phương thức điều khiển của hệ thống là CANopen hay Modbus RTU, lựa chọn encoder tương thích và bố trí hệ thống tản nhiệt phù hợp. MOONS’ khuyến nghị nếu nhiệt độ môi trường của driver vượt 45°C thì cần lắp đặt tại vị trí thông thoáng.

Mua bộ điều khiển động cơ servo MBDV-2X-520AC-F02 chính hãng

MIKITECH cung cấp các sản phẩm tự động hóa và giải pháp điều khiển chuyển động MOONS’, trong đó có dòng MBDV-2X-520AC-F02.

Khi lựa chọn sản phẩm, khách hàng nên cung cấp thông tin về loại motor, công suất motor, số trục, nguồn cấp và giao thức điều khiển để được tư vấn cấu hình driver phù hợp.
