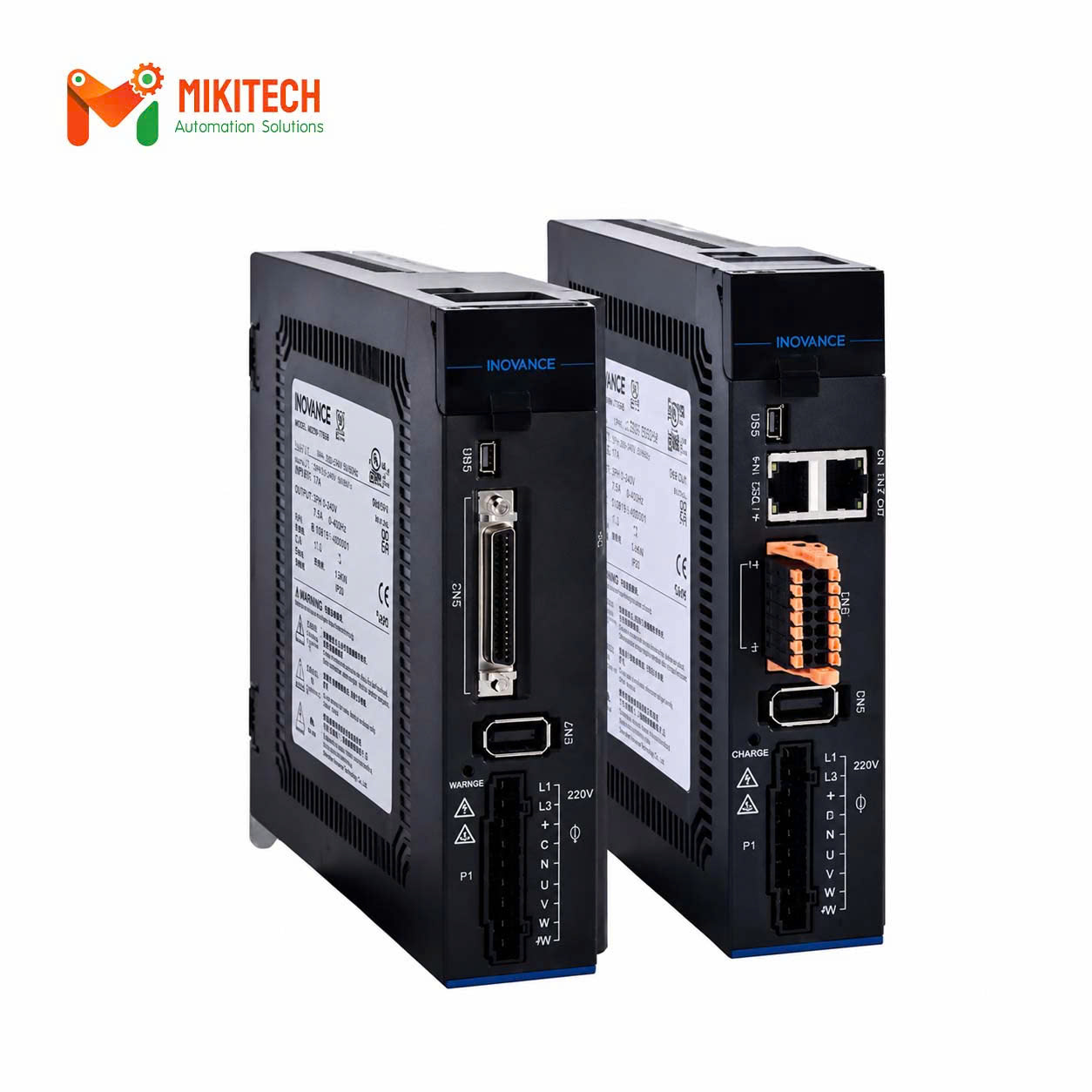

Bộ điều khiển động cơ servo M54S-24A5ECN sử dụng nguồn cấp 220V AC, dòng điện đầu ra định mức 4,5A, dòng điện đầu ra cực đại 15A. Thiết bị được trang bị 6 ngõ vào số (DI), 3 ngõ ra số (DO), 1 ngõ vào analog (AI) và sử dụng đầu nối I/O dạng Push-in Spring 14 chân, giúp đấu nối nhanh, chắc chắn và thuận tiện trong quá trình lắp đặt.
Servo Drive hỗ trợ nhiều chế độ điều khiển gồm điều khiển vị trí, điều khiển tốc độ và điều khiển mô-men xoắn. Thiết bị tích hợp Q Program và hỗ trợ giao tiếp EtherCAT, đáp ứng yêu cầu điều khiển chuyển động thời gian thực với độ chính xác và hiệu suất cao.
M54S-24A5ECN tương thích với động cơ servo AC dòng SM3 công suất 750W, được tích hợp mạch hãm động năng và không hỗ trợ chức năng STO.
Đặc điểm nổi bật của Bộ điều khiển động cơ servo M54S-24A5ECN
- Nguồn cấp 220V AC
- Mật độ công suất cao, thiết kế nhỏ gọn
- Băng thông vòng điều khiển tốc độ lên đến 3,2 kHz
- Hỗ trợ nhiều chế độ điều khiển: vị trí, tốc độ và mô-men xoắn
- Hỗ trợ giao tiếp EtherCAT cho hệ thống điều khiển chuyển động thời gian thực
- Tích hợp Q Program giúp lập trình điều khiển linh hoạt
- Mạch hãm động năng (Dynamic Brake) tích hợp sẵn
- Đầu nối Push-in Spring I/O 14 chân, giúp đấu nối nhanh, tăng độ tin cậy và giảm thời gian lắp đặt
- Tương thích với động cơ servo AC dòng SM3 công suất 750W, phù hợp cho nhiều ứng dụng trong hệ thống tự động hóa công nghiệp.
Thông số kỹ thuật Bộ điều khiển động cơ servo M54S-24A5ECN
| Thông số kỹ thuật | Đơn vị | Giá trị |
| Điện áp nguồn cấp | 200 ~ 240 VAC | |
| Mạch động lực | 200 ~ 240 VAC ±10%, 50/60 Hz, nguồn 1 pha | |
| Mạch điều khiển | 200 ~ 240 VAC ±10%, 50/60 Hz, nguồn 1 pha | |
| Dòng điện đầu ra liên tục | A | 4,5 |
| Dòng điện đầu ra cực đại | A | 15 |
| Công suất động cơ servo tương thích | 750 W | |
| Ngõ vào tín hiệu số | 6 ngõ vào số đa chức năng, cách ly quang, có thể cấu hình | |
| Ngõ ra tín hiệu số | 3 ngõ ra số đa chức năng, cách ly quang, có thể cấu hình | |
| Ngõ vào tín hiệu analog | 1 ngõ vào analog | |
| Ngõ ra tín hiệu analog | Không hỗ trợ | |
| Ngõ vào xung | Không hỗ trợ | |
| Ngõ ra xung | Không hỗ trợ | |
| Ngõ ra encoder | Không hỗ trợ | |
| Cổng truyền thông | USB, EtherCAT | |
| Bảng điều khiển mặt trước | 5 phím chức năng: MODE, RIGHT, UP, DOWN, SET | |
| Điện trở hãm tái sinh tích hợp | 50 W / 50 Ω | |
| Mạch hãm động năng | Có | |
| STO | Không hỗ trợ | |
| Điều khiển vòng kín hoàn toàn | Không hỗ trợ | |
| Kiểu đầu nối | Đầu nối I/O dạng Push-in Spring 14 chân | |
| Chế độ điều khiển | PP – Điều khiển vị trí theo biên dạng | |
| PV – Điều khiển tốc độ theo biên dạng | ||
| TQ – Điều khiển mô-men theo biên dạng | ||
| CSP – Điều khiển vị trí đồng bộ chu kỳ | ||
| CSV– Điều khiển tốc độ đồng bộ chu kỳ | ||
| CST – Điều khiển mô-men đồng bộ chu kỳ | ||
| HM – Chế độ tìm điểm gốc | ||
| Q Programming – Lập trình Q | ||
| Tín hiệu ngõ vào điều khiển | Reset cảnh báo; Giới hạn hành trình CW/CCW; Chọn hệ số khuếch đại ; Kẹp tốc độ bằng 0; Dừng khẩn ; Giới hạn mô-men CW/CCW; Giới hạn tốc độ; Ngõ vào đa chức năng. |
|
| Tín hiệu ngõ ra điều khiển | Ngõ ra cảnh báo; Ngõ ra báo lỗi; Servo sẵn sàng; Đạt tốc độ; Đạt mô-men; Đạt vị trí; Trạng thái Servo ON; Điều khiển nhả phanh; Sai số bám vị trí động; Hoàn thành định vị; Phát hiện tốc độ bằng 0; Đồng bộ tốc độ; Đồng bộ mô-men; Báo giới hạn tốc độ; Báo giới hạn mô-men; Hoàn thành về gốc; Giới hạn mềm CW/CCW; Ngõ ra đa chức năng. | |
| Tín hiệu phản hồi encoder | Có | |
| Nhiệt độ vận hành | Nhiệt độ môi trường: 0°C ~ 55°C. Khi nhiệt độ môi trường vượt 45°C, cần lắp đặt servo drive tại vị trí thông gió tốt. | |
| Nhiệt độ lưu trữ: -20°C ~ 65°C. | ||
| Độ ẩm | Khi vận hành và lưu trữ: 10% ~ 85% RH, không ngưng tụ | |
| Độ cao lắp đặt | Không cần giảm công suất khi độ cao ≤1000 m. | |
| Giảm công suất 1% cho mỗi 100 m tăng thêm trong khoảng 1000 ~ 2000 m. | ||
| Cấp bảo vệ | IP20 | |
| Chức năng bảo vệ | Quá dòng; Quá áp; Thấp áp; Quá nhiệt ; Lỗi phản hồi encoder; Quá tải; Quá tốc độ ; Sai số vị trí ; Giới hạn hành trình CW/CCW. | |
| Chứng nhận | RoHS, CE | |
| Khối lượng |
kg |
1,3 |
Mikitech – Đơn vị phân phối Servo Drive Moons M54S-24A5ECN tại Việt Nam
Mikitech là đại lý ủy quyền của Moons’ tại Việt Nam, cung cấp chính hãng bộ điều khiển động cơ servo Moons’ M54S-24A5ECN cùng đầy đủ động cơ servo AC dòng SM3. Khách hàng được tư vấn lựa chọn giải pháp phù hợp, hỗ trợ kỹ thuật, cài đặt và bảo hành, đáp ứng hiệu quả các ứng dụng điều khiển chuyển động trong lĩnh vực tự động hóa công nghiệp.
