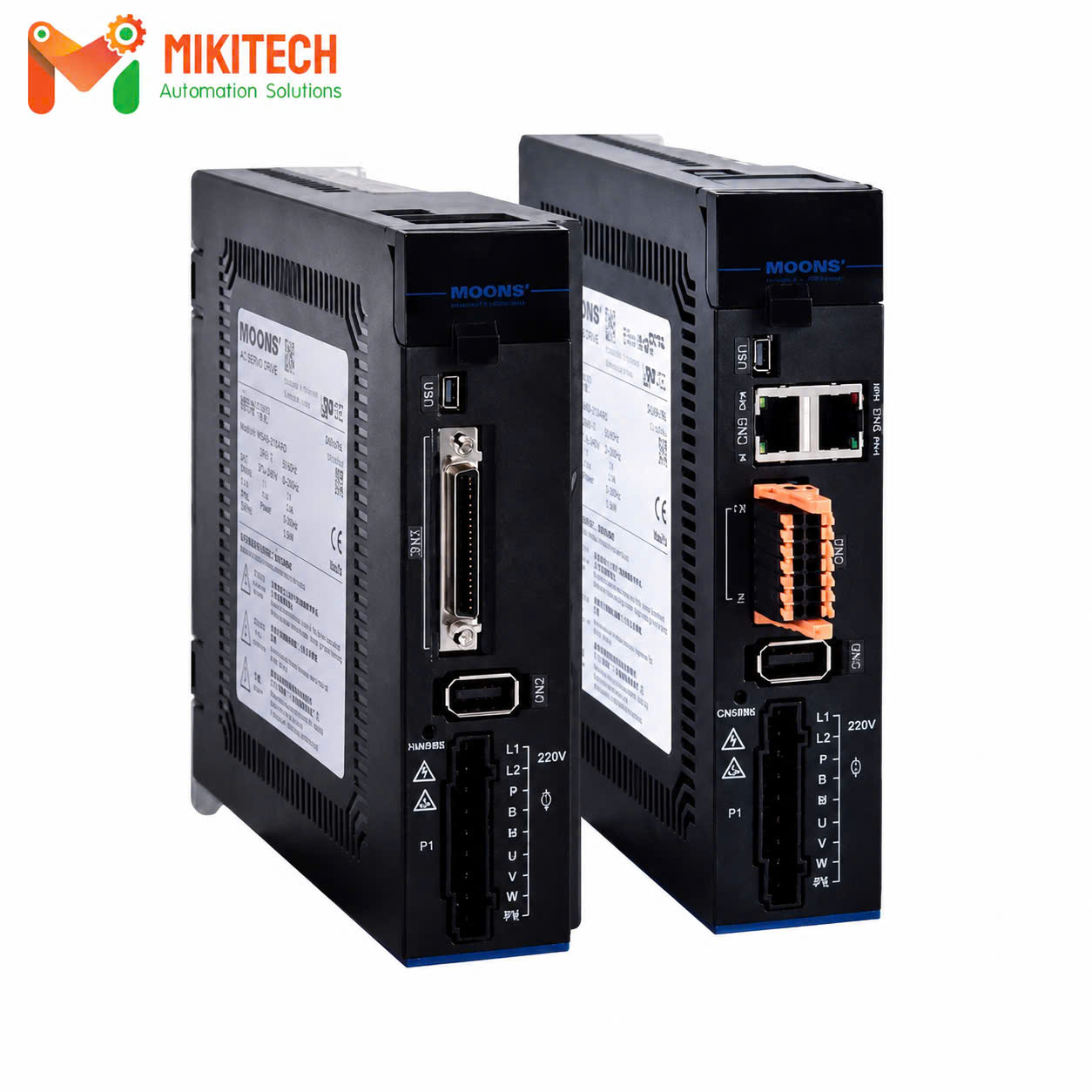

Bộ điều khiển servo đầu vào 220V AC, dòng điện định mức 13A, dòng điện đỉnh 45A, 10DI, 6DO, 2AI, với đầu nối I/O mật độ cao 50 chân, hỗ trợ chế độ điều khiển vị trí, chế độ điều khiển tốc độ, chế độ điều khiển mô-men xoắn, Modbus RTU, Q Program, tương thích với động cơ servo AC dòng SM3 1800W, 2000W, 2500W, tích hợp phanh động, không có STO.
- Nguồn điện xoay chiều 220V
- Công suất cao và thiết kế nhỏ gọn
- Băng thông vòng lặp vận tốc lên đến 3.2KHz
- Nhiều chế độ điều khiển
- Tự động điều chỉnh hiệu quả
- Theo dõi lệnh siêu chính xác
- Bù nhiễu bên ngoài
- Bộ lọc loại bỏ tần số thấp
- Phần mềm thân thiện
Thông số kỹ thuật bộ điều khiển servo M54S-213ARD
| Thông số kĩ thuật | Đơn vị | Giá trị |
| Điện áp nguồn | 200～240VAC | |
| Mạch chính | Điện áp một pha: 200～240VAC ±10%, 50/60Hz | |
| Mạch điều khiển | Điện áp một pha: 200～240VAC ±10%, 50/60Hz | |
| Dòng điện đầu ra, liên tục | MỘT | 13 |
| Dòng điện đầu ra, cực đại | MỘT | 45 |
| Công suất đầu ra của động cơ liên quan | 1800W, 2000W, 2500W | |
| Đầu vào tín hiệu số | 10 đầu vào kỹ thuật số đa năng có thể cấu hình, cách ly quang học | |
| Đầu ra tín hiệu số | 6 đầu ra kỹ thuật số đa năng có thể cấu hình, cách ly quang học | |
| Đầu vào tín hiệu tương tự | 2 đầu vào tương tự | |
| Đầu ra tín hiệu tương tự | KHÔNG | |
| Đầu vào tín hiệu xung | Ngõ vào optocoupler: 5 ~ 24V, | |
| độ rộng xung tối thiểu 1μs, | ||
| tần số xung tối đa 500KHz. | ||
| Ngõ vào bộ thu tín hiệu: Tín hiệu vi sai 5V, | ||
| độ rộng xung tối thiểu 0.125μs, tần số xung tối đa 4MHz. | ||
| Đầu ra tín hiệu xung | Ngõ ra của mạch điều khiển đường truyền: Ngõ ra phản hồi bộ mã hóa A, B, Z. | |
| Ngõ ra của mạch thu hở: Pha Z của bộ mã hóa. | ||
| Đầu ra bộ mã hóa | ĐÚNG | |
| Cổng giao tiếp | USB | |
| RS-485 | ||
| Mặt trước | 5 phím (CHẾ ĐỘ PHẢI LÊN | |
| XUỐNG ĐẶT ) | ||
| Điện trở tái tạo bên trong | 80W, 25Ω | |
| Phanh động | ĐÚNG | |
| STO | KHÔNG | |
| Vòng kín hoàn toàn | KHÔNG | |
| Loại đầu nối | Đầu nối I/O mật độ cao 50 chân | |
| Chế độ điều khiển | Chế độ vị trí xung | |
| Chế độ vận tốc tương tự | ||
| Chế độ mô-men xoắn tương tự | ||
| Chế độ vị trí bên trong | ||
| Chế độ mô-men xoắn bên trong | ||
| Chế độ vận tốc bên trong | ||
| Chế độ mô-men xoắn lệnh | ||
| Lập trình Q | ||
| Modbus RTU | ||
| Đầu vào tín hiệu điều khiển | ||
| Đặt lại cảnh báo Servo-ON Chế độ điều khiển | ||
| giới hạn CW/CCW | ||
| Chọn chế độ điều khiển | ||
| Chọn | ||
| độ lợi Xóa lỗi vị trí | ||
| Giới hạn tốc độ bằng không | ||
| Lệnh và đầu vào vận tốc Điều khiển hướng | ||
| Lệnh và đầu vào mô-men xoắn Điều khiển hướng | ||
| Dừng khẩn cấp | ||
| Công tắc định vị Giới hạn mô-men | ||
| xoắn Giới hạn | ||
| tốc độ | ||
| Ngăn chặn xung | ||
| Công tắc đa tốc độ | ||
| Khởi động chương trình Q | ||
| Đầu vào đa năng | ||
| Đầu ra tín hiệu điều khiển | Cảnh báo Đầu ra | |
| Lỗi Đầu ra | ||
| Servo sẵn sàng | ||
| Vận tốc đạt đến | ||
| Mô-men xoắn đạt đến | ||
| Vị trí đạt đến | ||
| Trạng thái bật Servo | ||
| nhả Lỗi | ||
| vị trí động Theo dõi | ||
| định vị hoàn tất | ||
| Phát hiện | ||
| tốc độ bằng không Trùng khớp vận tốc Trùng | ||
| khớp mô-men xoắn Giới | ||
| hạn vận tốc | ||
| Giới hạn mô-men xoắn | ||
| Hoàn thành định | ||
| vị Giới hạn mềm CW/CCW | ||
| Đầu ra đa năng | ||
| Phản hồi bộ mã hóa | ĐÚNG | |
| Nhiệt độ hoạt động | Nhiệt độ môi trường: 0°C ~ 55°C (Nếu nhiệt độ môi trường của bộ điều khiển servo cao hơn 45°C, vui lòng lắp đặt bộ điều khiển ở vị trí thông thoáng), Nhiệt độ bảo quản: -20°C ~ 65°C | |
| Độ ẩm | Cả trong điều kiện vận hành và bảo quản: độ ẩm tương đối từ 10 đến 85% hoặc thấp hơn. | |
| Độ cao | Không cần giảm công suất định mức đối với độ cao không quá 1000m. | |
| Giảm công suất định mức 1% cho mỗi 100m tăng thêm đối với độ cao từ 1000m đến 2000m. | ||
| Xếp hạng IP | IP20 | |
| Sự bảo vệ | Quá dòng, quá áp, thiếu áp, quá nhiệt, phản hồi bộ mã hóa lỗi, quá tải, quá tốc độ, lỗi vị trí, dừng đột ngột (STO), giới hạn CW/CCW, lỗi sai lệch lai vòng kín hoàn toàn, ngoại lệ giao tiếp | |
| Chứng nhận | RoHS | |
| CE | ||
| UL | ||
| Cân nặng | kg | 1.9 |
Mikitech – Đơn vị phân phối Servo Drive Moons M54S-213ARD tại Việt Nam
Mikitech là đại lý ủy quyền của Moons’ tại Việt Nam, cung cấp chính hãng bộ điều khiển động cơ servo Moons’ M54S-213ARD cùng đầy đủ động cơ servo AC dòng SM3. Khách hàng được tư vấn lựa chọn giải pháp phù hợp, hỗ trợ kỹ thuật, cài đặt và bảo hành, đáp ứng hiệu quả các ứng dụng điều khiển chuyển động trong lĩnh vực tự động hóa công nghiệp.
