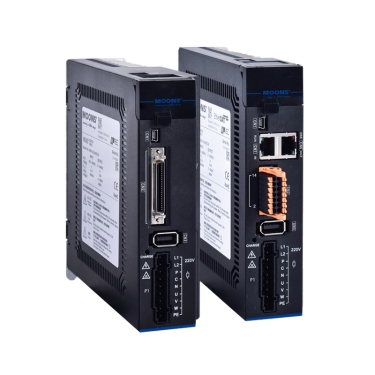

Bộ điều khiển động cơ servo M54S-23A0RD Moons’ đầu vào 220V AC, dòng định mức 3A, dòng cực đại 12A, tích hợp 10 ngõ vào số (DI), 6 ngõ ra số (DO), 2 ngõ vào analog (AI), sử dụng đầu nối I/O mật độ cao 50 chân. Hỗ trợ chế độ điều khiển vị trí, điều khiển tốc độ, điều khiển mô-men xoắn, Modbus RTU và Q Program. Tương thích với động cơ servo AC dòng SM3 công suất 50W, 100W, 200W và 400W. Tích hợp điện trở hãm động, không hỗ trợ STO
Đặc điểm nổi bật:
- Nguồn vào 220V AC
- Mật độ công suất cao, thiết kế nhỏ gọn
- Băng thông vòng lặp tốc độ lên đến 3,2 kHz
- Hỗ trợ nhiều chế độ điều khiển
- Tự động tinh chỉnh (Auto-tuning) hiệu quả
- Khả năng bám lệnh (Command Tracking) vượt trội
- Bù nhiễu từ bên ngoài (External Disturbance Compensation)
- Tích hợp bộ lọc Notch để giảm cộng hưởng cơ khí
- Phần mềm thân thiện, dễ sử dụng.
THÔNG SỐ KỸ THUẬT
| Thông số | Đơn vị | Giá trị |
| Điện áp nguồn cấp | 200～240 VAC | |
| Mạch công suất | 200～240 VAC ±10%, 50/60 Hz, 1 pha | |
| Mạch điều khiển | 200～240 VAC ±10%, 50/60 Hz, 1 pha | |
| Dòng điện đầu ra liên tục | A | 3 |
| Dòng điện đầu ra cực đại | A | 12 |
| Công suất động cơ servo tương thích | 50 W / 100 W / 200 W / 400 W | |
| Ngõ vào tín hiệu số | 10 ngõ vào số cách ly quang, có thể cấu hình chức năng | |
| Ngõ ra tín hiệu số | 6 ngõ ra số cách ly quang, có thể cấu hình chức năng | |
| Ngõ vào analog | 2 ngõ vào analog | |
| Ngõ ra analog | Không có | |
| Ngõ vào xung | Ngõ vào Optocoupler: 5~24 V, độ rộng xung tối thiểu 1 μs, tần số xung tối đa 500 kHz. Ngõ vào Line Receiver: tín hiệu vi sai 5 V, độ rộng xung tối thiểu 0,125 μs, tần số xung tối đa 4 MHz. |
|
| Ngõ ra xung | Line Driver: xuất tín hiệu phản hồi encoder A, B, Z. Open Collector: xuất tín hiệu pha Z của encoder. |
|
| Ngõ ra encoder | Có | |
| Cổng truyền thông | USB, RS-485 | |
| Bàn phím mặt trước | 5 phím: MODE, RIGHT, UP, DOWN, SET | |
| Điện trở hãm tái sinh tích hợp | Không có | |
| Mạch hãm động năng | Có | |
| STO | Không hỗ trợ | |
| Điều khiển vòng kín hoàn toàn | Không hỗ trợ | |
| Kiểu đầu nối | Đầu nối I/O mật độ cao 50 chân | |
| Chế độ điều khiển | • Điều khiển vị trí bằng xung • Điều khiển tốc độ bằng tín hiệu analog • Điều khiển mô-men bằng tín hiệu analog • Điều khiển vị trí nội bộ • Điều khiển mô-men nội bộ • Điều khiển tốc độ nội bộ • Điều khiển mô-men theo lệnh • Lập trình Q • Truyền thông Modbus RTU |
|
| Chức năng ngõ vào điều khiển | Servo ON; Reset cảnh báo; Giới hạn hành trình CW/CCW; Chọn chế độ điều khiển; Chọn bộ hệ số khuếch đại ; Xóa sai số vị trí; Kẹp tốc độ bằng 0; Đảo chiều lệnh vị trí và tốc độ; Đảo chiều lệnh mô-men; Dừng khẩn ; Công tắc gốc ; Giới hạn mô-men; Giới hạn tốc độ; Khóa ngõ vào xung ; Chuyển đổi nhiều cấp tốc độ ; Khởi động chương trình Q; Ngõ vào đa chức năng . |
Mikitech – Đơn vị phân phối Servo Drive Moons M54S-23A0RD tại Việt Nam
Mikitech là đại lý ủy quyền của Moons’ tại Việt Nam, cung cấp chính hãng bộ điều khiển động cơ servo Moons M54S-23A0RD cùng đầy đủ động cơ servo AC dòng SM3. Khách hàng được tư vấn lựa chọn giải pháp phù hợp, hỗ trợ kỹ thuật, cài đặt và bảo hành, đáp ứng hiệu quả các ứng dụng điều khiển chuyển động trong lĩnh vực tự động hóa công nghiệp.
