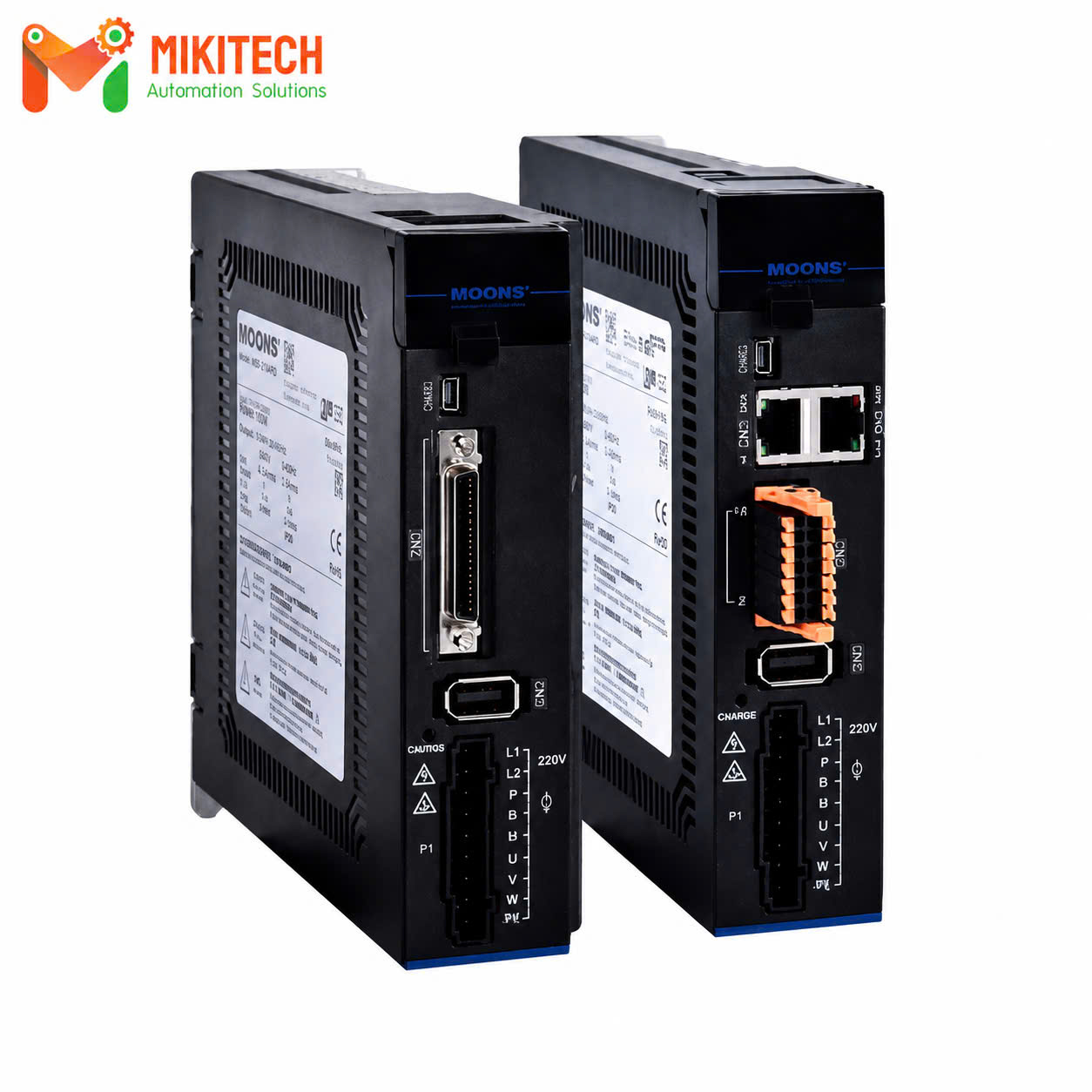

Bộ điều khiển động cơ servo M54S-210AECN Moons’ đầu vào 220V AC, dòng điện định mức 10A, dòng điện đỉnh 30A, 6 đầu vào-đầu ra (6DI), 3 đầu ra-đầu ra (3DO), 1 đầu vào-đầu ra (1AI), với đầu nối I/O lò xo đẩy 26 chân, hỗ trợ chế độ điều khiển vị trí, chế độ điều khiển tốc độ, chế độ điều khiển mô-men xoắn, chương trình Q, EtherCAT, tương thích với động cơ servo AC dòng SM3 1300W, 1500W, tích hợp phanh động, không có chức năng dừng tự động (STO).
- Nguồn điện xoay chiều 220V
- Công suất cao và thiết kế nhỏ gọn
- Băng thông vòng lặp vận tốc lên đến 3.2KHz
- Nhiều chế độ điều khiển
- Tự động điều chỉnh hiệu quả
- Theo dõi lệnh siêu chính xác
- Bù nhiễu bên ngoài
- Bộ lọc loại bỏ tần số thấp
- Phần mềm thân thiện
Thông số kỹ thuật bộ điều khiển servo M54S-210AECN MOONS’
| Thông số kĩ thuật | Đơn vị | Giá trị |
| Điện áp nguồn | 200～240VAC | |
| Mạch chính | Điện áp một pha: 200～240VAC ±10%, 50/60Hz | |
| Mạch điều khiển | Điện áp một pha: 200～240VAC ±10%, 50/60Hz | |
| Dòng điện đầu ra, liên tục | MỘT | 10 |
| Dòng điện đầu ra, cực đại | MỘT | 30 |
| Công suất đầu ra của động cơ liên quan | 1300W | |
| 1500W | ||
| Đầu vào tín hiệu số | 6 đầu vào kỹ thuật số đa năng có thể cấu hình, cách ly quang học | |
| Đầu ra tín hiệu số | 3 đầu ra kỹ thuật số đa năng có thể cấu hình, cách ly quang học | |
| Đầu vào tín hiệu tương tự | 1 Đầu vào tương tự | |
| Đầu ra tín hiệu tương tự | KHÔNG | |
| Đầu vào tín hiệu xung | KHÔNG | |
| Đầu ra tín hiệu xung | KHÔNG | |
| Đầu ra bộ mã hóa | KHÔNG | |
| Cổng giao tiếp | USB | |
| EtherCAT | ||
| Mặt trước | 5 phím (CHẾ ĐỘ PHẢI LÊN | |
| XUỐNG ĐẶT ) | ||
| Điện trở tái tạo bên trong | 80W, 25Ω | |
| Phanh động | ĐÚNG | |
| STO | KHÔNG | |
| Vòng kín hoàn toàn | KHÔNG | |
| Loại đầu nối | Đầu nối I/O lò xo đẩy 26 chân | |
| Chế độ điều khiển | Lập trình PP | |
| PV | ||
| TQ | ||
| CSP | ||
| CSV | ||
| CST | ||
| HM | ||
| Q | ||
| Đầu vào tín hiệu điều khiển | Đặt lại cảnh báo | |
| Giới hạn quay thuận/ngược chiều kim đồng hồ | ||
| Chọn mức tăng | ||
| Giới hạn tốc độ bằng không Dừng khẩn cấp |
||
| Giới hạn mô-men xoắn quay thuận/ngược chiều kim đồng hồ | ||
| Giới hạn tốc độ | ||
| Đầu vào đa năng | ||
| Đầu ra tín hiệu điều khiển | Cảnh báo Đầu ra | |
| Lỗi Đầu ra | ||
| Servo sẵn sàng | ||
| Vận tốc đạt đến | ||
| Mô-men xoắn đạt đến | ||
| Vị trí đạt đến | ||
| Trạng thái bật Servo nhả | ||
| Lỗi vị trí động | ||
| Theo dõi định vị hoàn tất | ||
| Phát hiện tốc độ bằng không | ||
| Trùng khớp vận tốc | ||
| Trùng khớp mô-men xoắn | ||
| Giới hạn vận tốc | ||
| Giới hạn mô-men xoắn | ||
| Hoàn thành định vị | ||
| Giới hạn mềm CW/CCW | ||
| Đầu ra đa năng | ||
| Phản hồi bộ mã hóa | ĐÚNG | |
| Nhiệt độ hoạt động | Nhiệt độ môi trường: 0°C ~ 55°C (Nếu nhiệt độ môi trường của bộ điều khiển servo cao hơn 45°C, vui lòng lắp đặt bộ điều khiển ở vị trí thông thoáng), Nhiệt độ bảo quản: -20°C ~ 65°C | |
| Độ ẩm | Cả trong điều kiện vận hành và bảo quản: độ ẩm tương đối từ 10 đến 85% hoặc thấp hơn. | |
| Độ cao | Không cần giảm công suất định mức đối với độ cao không quá 1000m. | |
| Giảm công suất định mức 1% cho mỗi 100m tăng thêm đối với độ cao từ 1000m đến 2000m. | ||
| Xếp hạng IP | IP20 | |
| Sự bảo vệ | Quá dòng, quá áp, thiếu áp, quá nhiệt, phản hồi bộ mã hóa lỗi, quá tải, quá tốc độ, lỗi vị trí, dừng đột ngột (STO), giới hạn CW/CCW, lỗi sai lệch lai vòng kín hoàn toàn, ngoại lệ giao tiếp | |
| Chứng nhận | RoHS | |
| CE | ||
| UL | ||
| Cân nặng | kg | 1.9 |
Mikitech – Đơn vị phân phối Servo Drive Moons M54S-210AECN tại Việt Nam
Mikitech là đại lý ủy quyền của Moons’ tại Việt Nam, cung cấp chính hãng bộ điều khiển động cơ servo Moons’ M54S-210AECN cùng đầy đủ động cơ servo AC dòng SM3. Khách hàng được tư vấn lựa chọn giải pháp phù hợp, hỗ trợ kỹ thuật, cài đặt và bảo hành, đáp ứng hiệu quả các ứng dụng điều khiển chuyển động trong lĩnh vực tự động hóa công nghiệp.
