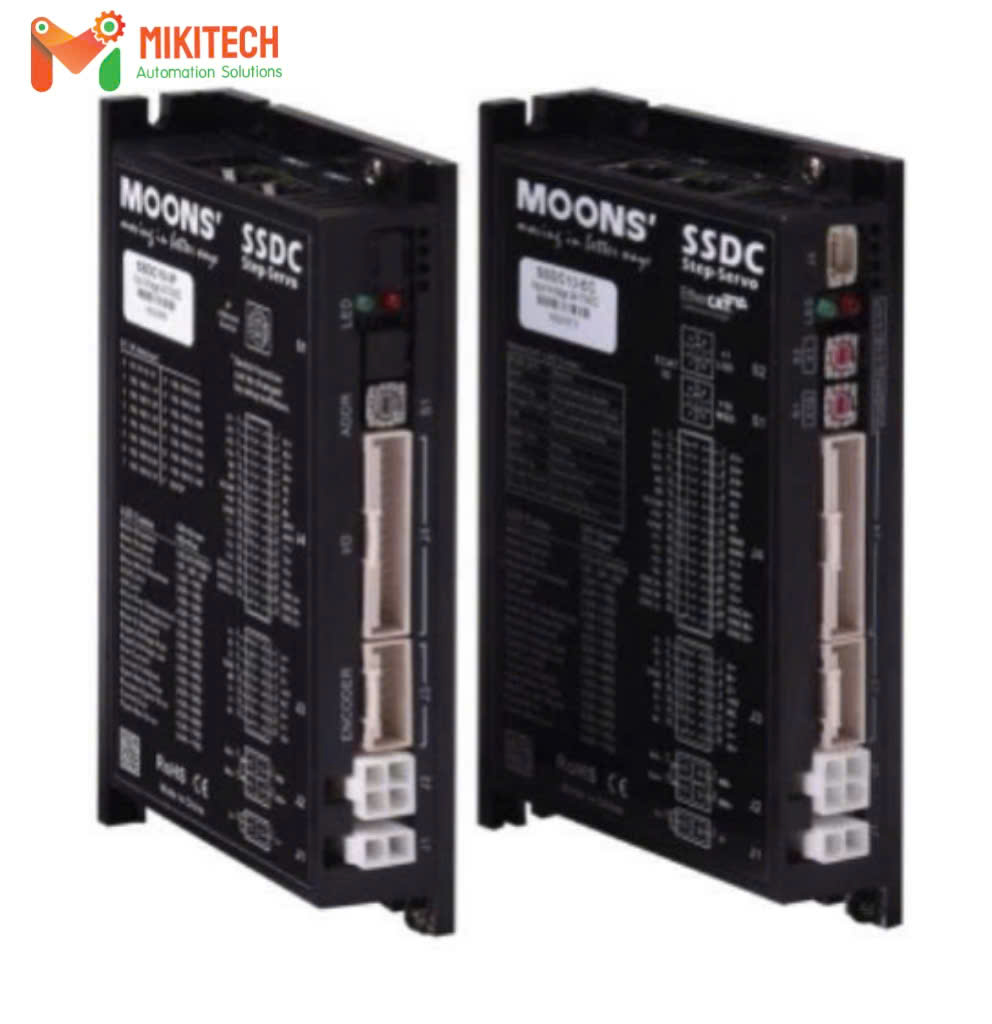

Bộ điều khiển động cơ bước SSDC10-R – Driver Step-Servo MOONS’

Bộ điều khiển động cơ bước SSDC10-R là driver Step-Servo thuộc dòng SSDC của MOONS’, được thiết kế cho các hệ thống điều khiển chuyển động và tự động hóa công nghiệp. Thiết bị kết hợp công nghệ động cơ bước với điều khiển servo vòng kín, giúp kiểm soát chuyển động ổn định và chính xác.

SSDC10-R sử dụng nguồn 24–70 VDC, dòng điện đầu ra liên tục tối đa 10 A và dòng điện đỉnh 15 A, phù hợp với nhiều ứng dụng máy móc cần điều khiển chuyển động.

SSDC10-R là bộ điều khiển Step-Servo một trục của MOONS’. Thiết bị được sử dụng để điều khiển động cơ Step-Servo trong các hệ thống cần kiểm soát vị trí, tốc độ và chuyển động.

Driver hỗ trợ nhiều phương thức điều khiển như Modbus RTU, Pulse Mode, Analog Torque/Velocity/Position, Velocity Mode, SCL và Q Programming. Nhờ đó, SSDC10-R có thể tích hợp vào nhiều cấu hình máy tự động khác nhau.

Thông số kỹ thuật bộ điều khiển SSDC10-R

Thông số kỹ thuật	Đơn vị	Giá trị
Điện áp nguồn		24-70 VDC
Số trục		trục đơn
Dòng điện đầu ra, liên tục	MỘT	10
Dòng điện đầu ra, cực đại	MỘT	15
Chế độ điều khiển		Chế độ xung Modbus RTU
		Mô-men xoắn/vận tốc/vị trí tương tự
		Chế độ vận tốc
		Lập trình SCL
		Q
Cổng giao tiếp		Giao diện RS-485 kép
Đầu vào kỹ thuật số		8
Đầu ra kỹ thuật số		4
Đầu vào tín hiệu tương tự		2
Đầu ra bộ mã hóa		Sự khác biệt ABZ
Xếp hạng IP		IP20
Nhiệt độ hoạt động		0 đến 40℃
Độ ẩm		Tối đa 90%, không ngưng tụ
Cân nặng	kg	0,75
Chứng nhận		CE
		RoHS

Phương thức điều khiển và giao tiếp

SSDC10-R hỗ trợ Modbus RTU, Pulse Mode, Analog Torque/Velocity/Position, Velocity Mode, SCL và Q Programming. Thiết bị được trang bị Dual RS-485, 8 ngõ vào số, 4 ngõ ra số và 2 ngõ vào tín hiệu analog.

Tín hiệu encoder

Bộ điều khiển SSDC10-R hỗ trợ ngõ ra encoder ABZ differential, phục vụ việc kết nối và trao đổi tín hiệu encoder trong hệ thống điều khiển chuyển động.

Đặc điểm nổi bật của SSDC10-R

Điều khiển Step-Servo vòng kín

SSDC10-R sử dụng hệ thống Step-Servo vòng kín, kết hợp công nghệ động cơ bước và điều khiển servo. Theo MOONS’, dòng SSDC được thiết kế để nâng cao khả năng kiểm soát vị trí và chuyển động so với hệ thống động cơ bước truyền thống.

Dòng điện đầu ra lên đến 10 A

SSDC10-R có dòng điện đầu ra liên tục tối đa 10 A và dòng điện đỉnh 15 A trong 1,5 giây, đáp ứng các ứng dụng cần khả năng điều khiển động cơ ở mức dòng cao.

Hỗ trợ nhiều chế độ điều khiển

Thiết bị hỗ trợ nhiều phương thức điều khiển gồm Pulse, Modbus RTU, Analog, Velocity Mode, SCL và Q Programming. Điều này giúp người dùng lựa chọn phương án điều khiển phù hợp với cấu hình từng hệ thống.

Hỗ trợ lập trình chuyển động

Với SCL và Q Programming, SSDC10-R có thể đáp ứng những ứng dụng cần xây dựng chương trình chuyển động trực tiếp trên driver theo cấu hình phù hợp.

Kết nối Dual RS-485

Hai cổng RS-485 giúp SSDC10-R có khả năng kết nối với hệ thống điều khiển và thiết bị ngoại vi sử dụng giao tiếp RS-485, phù hợp với các cấu hình mạng điều khiển nhiều thiết bị.

Ứng dụng của bộ điều khiển động cơ bước SSDC10-R

Máy tự động hóa công nghiệp

Bộ điều khiển động cơ bước SSDC10-R có thể được sử dụng trong các hệ thống tự động hóa cần kiểm soát chuyển động của cơ cấu máy.

Máy đóng gói

SSDC10-R có thể kết hợp với động cơ Step-Servo để điều khiển các cơ cấu kéo màng, cấp liệu, định vị hoặc di chuyển sản phẩm trong máy đóng gói.

Máy in và máy gia công

Driver phù hợp với những hệ thống cần chuyển động lặp lại và kiểm soát vị trí như máy in, máy khắc, máy cắt và các thiết bị gia công tự động.

Hệ thống cấp liệu và định vị

SSDC10-R có thể được ứng dụng trong các cơ cấu cấp liệu, định vị sản phẩm hoặc di chuyển vật liệu, nơi yêu cầu kiểm soát tốc độ và vị trí.

Lợi ích khi sử dụng SSDC10-R

Kiểm soát chuyển động vòng kín

Hệ thống Step-Servo vòng kín giúp driver theo dõi phản hồi từ encoder và điều khiển động cơ theo yêu cầu của ứng dụng. Dòng SSDC của MOONS’ sử dụng encoder độ phân giải cao tích hợp trên động cơ Step-Servo.

Linh hoạt trong kết nối

SSDC10-R hỗ trợ Dual RS-485 cùng nhiều chế độ điều khiển, giúp thuận tiện khi tích hợp vào các hệ thống tự động hóa khác nhau.

Hỗ trợ nhiều phương thức lập trình

SCL và Q Programming mang đến thêm lựa chọn khi triển khai các chương trình điều khiển chuyển động cho máy.

Cách lựa chọn bộ điều khiển động cơ bước SSDC10-R

Kiểm tra điện áp nguồn

Nguồn cấp của hệ thống cần nằm trong phạm vi 24–70 VDC theo thông số của SSDC10-R.

Kiểm tra dòng điện của động cơ

Cần đối chiếu dòng điện yêu cầu của động cơ Step-Servo với khả năng đầu ra của driver để đảm bảo lựa chọn phù hợp.

Xác định phương thức điều khiển

Tùy vào hệ thống, người dùng có thể lựa chọn Pulse Mode, Modbus RTU, Analog, Velocity Mode, SCL hoặc Q Programming.

Lựa chọn động cơ tương thích

SSDC10-R cần được kết hợp với động cơ Step-Servo phù hợp với thông số kỹ thuật và yêu cầu tải của máy. MOONS’ thiết kế dòng động cơ Step-Servo SSDC để kết hợp với các driver Step-Servo tương ứng.
