Nguồn cấp và dòng điện

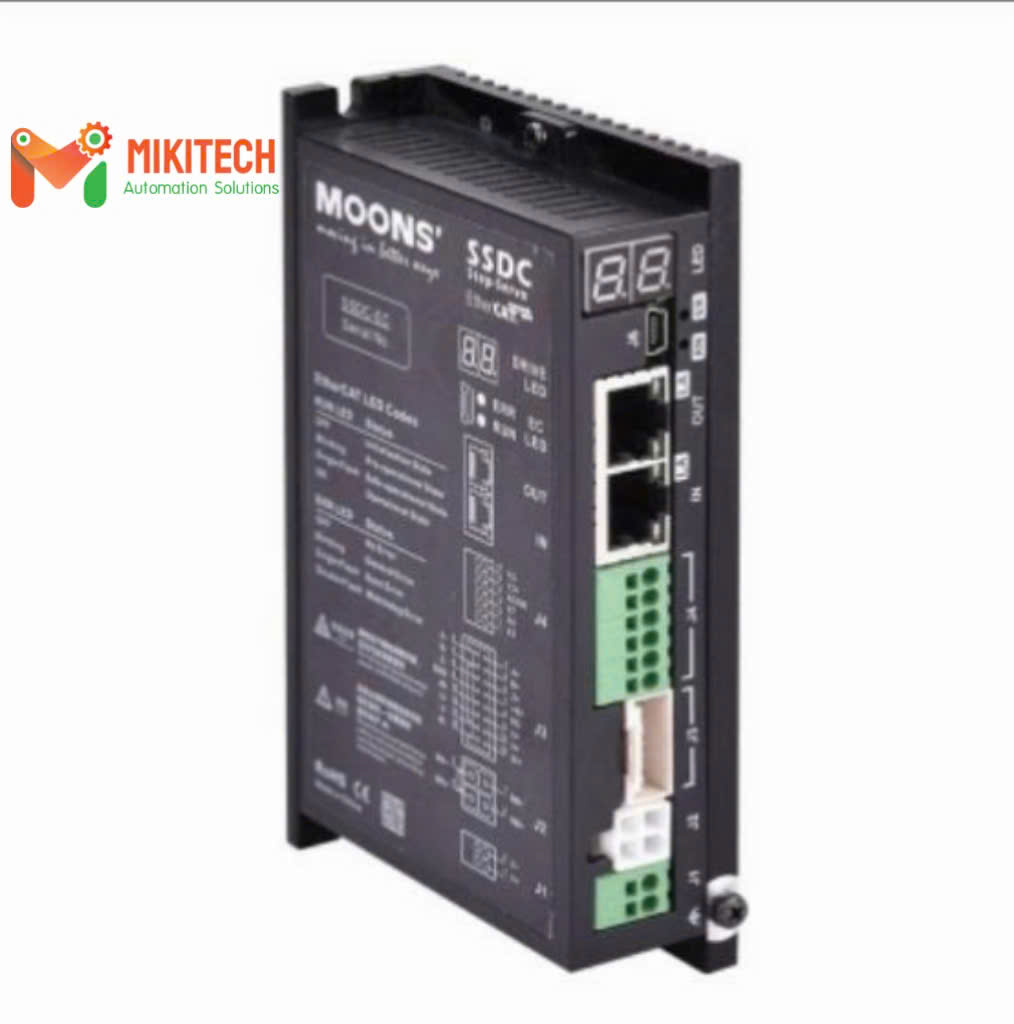

• Model: SSDC06-ECX-H
• Điện áp cấp: 24–70 VDC
• Dòng điện đầu ra liên tục: 6 A
• Dòng điện đầu ra cực đại: 7,5 A
• Số trục: 1 trục
• Cấp bảo vệ: IP20
• Nhiệt độ hoạt động: 0–40°C
• Độ ẩm: tối đa 90%, không ngưng tụ
• Khối lượng: khoảng 0,75 kg
• Chứng nhận: CE, RoHS

Phương thức điều khiển và giao tiếp

SSDC06-ECX-H hỗ trợ EtherCAT và Q Programming. Thiết bị được trang bị Dual Ethernet cùng cổng mini-USB, tạo thuận lợi cho việc kết nối và cấu hình trong hệ thống điều khiển.

Đặc điểm nổi bật của SSDC06-ECX-H

Hỗ trợ điều khiển EtherCAT

EtherCAT giúp SSDC06-ECX-H có thể kết nối với mạng điều khiển chuyển động trong các hệ thống tự động hóa, phù hợp với những ứng dụng cần trao đổi dữ liệu điều khiển nhanh giữa các thiết bị.

Dòng điện đầu ra lên đến 6 A liên tục

Với dòng điện đầu ra liên tục tối đa 6 A và dòng đỉnh 7,5 A, SSDC06-ECX-H có khả năng đáp ứng nhiều cấu hình động cơ step-servo trong phạm vi thông số cho phép.

Hỗ trợ Q Programming

Chức năng Q Programming cho phép thực hiện các chương trình chuyển động ngay trên thiết bị theo cấu hình phù hợp, giúp mở rộng khả năng sử dụng trong các ứng dụng tự động hóa.

Thiết kế một trục

SSDC06-ECX-H là driver một trục, phù hợp với những hệ thống cần điều khiển độc lập từng trục chuyển động.

Kết nối Dual Ethernet

Thiết bị được trang bị hai cổng Ethernet, hỗ trợ việc kết nối trong hệ thống mạng điều khiển và triển khai EtherCAT thuận tiện hơn.

Ứng dụng của bộ điều khiển động cơ bước SSDC06-ECX-H

Máy tự động hóa công nghiệp

SSDC06-ECX-H có thể được sử dụng trong các máy tự động cần điều khiển chuyển động của nhiều cơ cấu và trục máy.

Máy đóng gói

Driver step-servo có thể được ứng dụng cho các cơ cấu kéo, cấp liệu, định vị và di chuyển sản phẩm trong máy đóng gói.

Máy gia công và máy CNC

Thiết bị có thể kết hợp với động cơ step-servo trong các cơ cấu cần kiểm soát chuyển động theo chương trình.

Hệ thống định vị và cấp liệu

SSDC06-ECX-H phù hợp với các cơ cấu cần điều khiển vị trí, tốc độ và chuyển động lặp lại trong dây chuyền tự động hóa.

Ưu điểm khi sử dụng SSDC06-ECX-H

Tích hợp mạng điều khiển chuyển động

Việc hỗ trợ EtherCAT giúp SSDC06-ECX-H có thể tích hợp vào các hệ thống điều khiển chuyển động sử dụng mạng EtherCAT.

Kết hợp điều khiển và lập trình chuyển động

Ngoài EtherCAT, thiết bị còn hỗ trợ Q Programming, giúp mở rộng phương thức triển khai chương trình chuyển động tùy theo yêu cầu của máy.

Phù hợp cho hệ thống tự động hóa

Với thiết kế một trục và khả năng giao tiếp mạng, SSDC06-ECX-H có thể được sử dụng trong nhiều cấu hình máy tự động khác nhau.

Hướng dẫn lựa chọn SSDC06-ECX-H

Kiểm tra điện áp và dòng điện

Trước khi lựa chọn SSDC06-ECX-H, cần kiểm tra điện áp cấp và dòng điện yêu cầu của động cơ để đảm bảo nằm trong phạm vi làm việc của driver.

Kiểm tra phương thức giao tiếp

Nếu hệ thống sử dụng EtherCAT, cần kiểm tra PLC, motion controller hoặc bộ điều khiển trung tâm để đảm bảo khả năng tương thích với driver.

Lựa chọn động cơ phù hợp

SSDC06-ECX-H cần được kết hợp với động cơ step-servo phù hợp với thông số kỹ thuật và yêu cầu tải của hệ thống.
