1. Giới thiệu

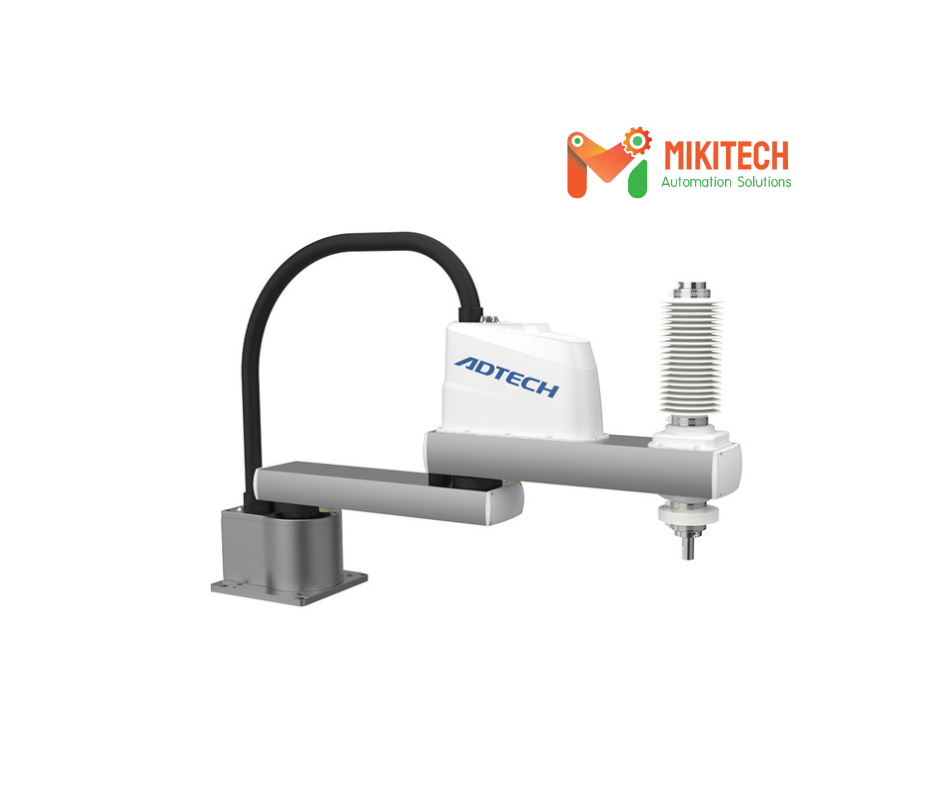

ARJ-L10-20-1R8Z17 là robot SCARA phòng sạch thuộc dòng ARJ-L10-20 của ADTECH, được thiết kế cho các ứng dụng tự động hóa yêu cầu kiểm soát bụi và hạn chế phát sinh hạt. Sản phẩm có tầm với 800 mm, tải trọng định mức 5 kg, tối đa 10 kg và chu kỳ tiêu chuẩn 0,27 giây.
Với thiết kế chuyên dụng cho môi trường phòng sạch ISO Class 4, robot phù hợp với các công đoạn gắp đặt, lắp ráp linh kiện và vận chuyển sản phẩm trong dây chuyền sản xuất điện tử, thiết bị chính xác và các ứng dụng tự động hóa công nghiệp.
2. Thông số kỹ thuật ARJ-L10-20-1R8Z17
| Thông số | Chi tiết | Giá trị |
| Model | ARJ-L10-20-1R8Z17 | |
| Thông số trục | Trục J1 – Chiều dài cánh tay | 400 mm |
| Trục J1 – Phạm vi quay | ±135° | |
| Trục J2 – Chiều dài cánh tay | 400 mm | |
| Trục J2 – Phạm vi quay | ±152° | |
| Trục J3 – Hành trình | 170 mm | |
| Trục J4 – Phạm vi quay | ±360° | |
| Trục J1 – J4 | Cấu hình robot 4 trục | |
| Công suất động cơ | Trục J1 | 750 W |
| Trục J2 | 400 W | |
| Trục J3 | 200 W | |
| Trục J4 | 200 W | |
| Tốc độ vận hành tối đa | Trục J1 + J2 (kết hợp) | 7.330 mm/s |
| Trục J3 | 1.330 mm/s | |
| Trục J4 | 1.800°/s | |
| Độ chính xác lặp lại | Trục J1 + J2 (kết hợp) | ±0,01 mm |
| Trục J3 | ±0,01 mm | |
| Trục J4 | ±0,01° | |
| Lực ép tối đa của trục J3 | 240 N | |
| Mô-men quán tính cho phép của trục J4 | Định mức | 0,05 kg·m² |
| Tối đa | 0,2 kg·m² | |
| I/O trên thân robot | 26 chân DI/DO, 7 đầu vào và 6 đầu ra | |
| I/O trên bộ điều khiển | 19 đầu ra, 28 đầu vào | |
| Đường kính ống khí | Ø6 mm | |
| Thời gian chu kỳ tiêu chuẩn | 0,27 giây | |
| Khối lượng robot | 27,5 kg | |
3. Đặc điểm nổi bật
- Thiết kế chuyên dụng cho phòng sạch: Kết cấu kín giúp hạn chế bụi và nước xâm nhập, phù hợp với môi trường sản xuất có yêu cầu kiểm soát độ sạch.
- Tải trọng linh hoạt: Tải trọng định mức 5 kg, tối đa 10 kg, đáp ứng nhiều nhu cầu thao tác linh kiện.
- Khả năng vận hành nhanh: Chu kỳ tiêu chuẩn 0,27 giây theo thông số công bố của hãng.
- Tích hợp dây chuyền tự động hóa: Hỗ trợ các ứng dụng cần thao tác lặp lại và tối ưu quy trình sản xuất.
4. Ứng dụng
Robot SCARA phòng sạch ARJ-L10-20-1R8Z17 được ứng dụng trong các dây chuyền tự động hóa yêu cầu độ sạch và độ chính xác cao. Với thiết kế chuyên dụng, sản phẩm phù hợp với nhiều công đoạn sản xuất như:
- Lắp ráp linh kiện điện tử: Hỗ trợ thao tác và định vị linh kiện.
- Gắp đặt sản phẩm: Di chuyển sản phẩm giữa các vị trí làm việc.
- Cấp phôi tự động: Đưa phôi vào máy hoặc đồ gá theo chương trình.
- Sản xuất thiết bị chính xác: Hỗ trợ các thao tác lặp lại trong dây chuyền.
- Tự động hóa phòng sạch: Phù hợp với các công đoạn yêu cầu kiểm soát bụi và hạn chế phát sinh hạt.
Việc tích hợp robot giúp tối ưu quy trình sản xuất, nâng cao năng suất và đảm bảo tính đồng nhất trong quá trình vận hành.
Mikitech Việt Nam cung cấp các giải pháp tự động hóa công nghiệp và sản phẩm robot SCARA ADTECH phục vụ nhu cầu tích hợp vào dây chuyền sản xuất. Liên hệ Mikitech để được tư vấn lựa chọn model, cung cấp thông tin kỹ thuật và hỗ trợ giải pháp phù hợp với ứng dụng thực tế.
