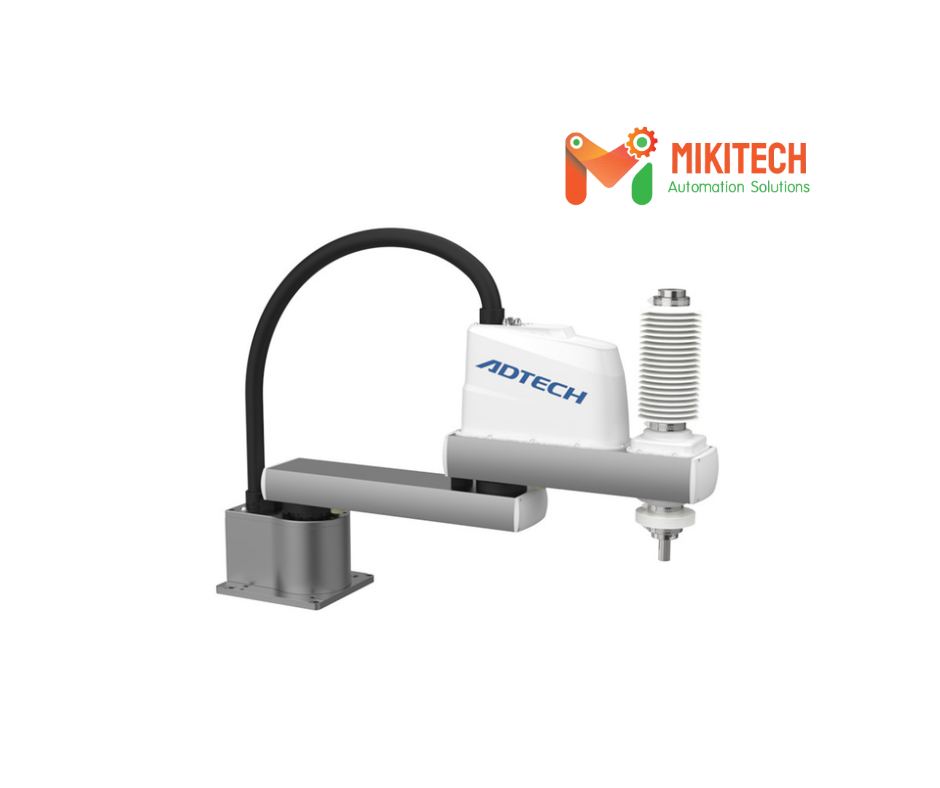

Robot SCARA phòng sạch ADTECH ARJ-L10-20-1R7Z17
1. Thông tin sản phẩm
Robot SCARA phòng sạch ADTECH ARJ-L10-20-1R7Z17 thuộc dòng robot SCARA chuyên dụng cho môi trường yêu cầu kiểm soát bụi và độ sạch cao. Sản phẩm sử dụng thiết kế kín cải tiến, giúp hạn chế bụi và nước xâm nhập, đồng thời giảm phát sinh hạt trong quá trình vận hành. Robot đạt chứng nhận cấp độ sạch ISO Class 4, phù hợp với các dây chuyền sản xuất linh kiện điện tử, bán dẫn và tự động hóa chính xác.
Với chiều dài cánh tay 700 mm, tải trọng định mức 5 kg, tải trọng tối đa 10 kg và thời gian chu kỳ tiêu chuẩn 0,30 giây, ADTECH ARJ-L10-20-1R7Z17 là lựa chọn phù hợp cho các ứng dụng gắp thả, chuyển phôi và lắp ráp trong môi trường phòng sạch.
2. Đặc điểm nổi bật
- Thiết kế phòng sạch: Kết cấu kín cải tiến, hạn chế bụi và nước xâm nhập.
- Cấp độ sạch ISO Class 4: Đáp ứng yêu cầu kiểm soát độ sạch trong các môi trường sản xuất chuyên dụng.
- Tải trọng tối đa 10 kg: Phù hợp với nhiều ứng dụng thao tác và vận chuyển sản phẩm.
- Chu kỳ tiêu chuẩn 0,30 giây: Hỗ trợ tăng tốc độ xử lý và nâng cao năng suất dây chuyền.
- Chiều dài cánh tay 700 mm: Đáp ứng nhu cầu bố trí và thao tác trong các hệ thống tự động hóa.
3. Thông số kỹ thuật
| Hạng mục | Thông số | Giá trị |
|---|---|---|
| Phạm vi chuyển động | Trục J1 – Chiều dài cánh tay | 400 mm |
| Trục J1 – Phạm vi quay | ±135° | |
| Trục J2 – Chiều dài cánh tay | 300 mm | |
| Trục J2 – Phạm vi quay | ±152° | |
| Trục J3 – Hành trình | 170 mm | |
| Trục J4 – Phạm vi quay | ±360° | |
| Công suất động cơ | Trục J1 | 750 W |
| Trục J2 | 400 W | |
| Trục J3 | 200 W | |
| Trục J4 | 200 W | |
| Tốc độ vận hành tối đa | Kết hợp trục J1 và J2 | 7430 mm/s |
| Trục J3 | 1330 mm/s | |
| Trục J4 | 1800°/s | |
| Độ chính xác lặp lại | Kết hợp trục J1 và J2 | ±0,01 mm |
| Trục J3 | ±0,01 mm | |
| Trục J4 | ±0,01° | |
| Lực ép tối đa trục J3 | 240 N | |
| Mô-men quán tính tải cho phép trục J4 | Định mức | 0,05 kg·m² |
| Tối đa | 0,2 kg·m² | |
| I/O thân robot | Đầu nối DB 26 chân, 7 đầu ra, 6 đầu vào | |
| I/O bộ điều khiển | 19 đầu ra, 28 đầu vào | |
| Cấu hình khí nén | 3 × Ø6 mm | |
| Thời gian chu kỳ tiêu chuẩn | 0,3 giây | |
| Khối lượng robot | 26,8 kg |
4. Ứng dụng
Robot SCARA ADTECH ARJ-L10-20-1R7Z17 được ứng dụng trong các dây chuyền lắp ráp linh kiện điện tử, sản xuất bán dẫn, gắp thả sản phẩm, chuyển phôi tự động và các hệ thống máy chuyên dụng yêu cầu môi trường phòng sạch. Khả năng vận hành nhanh cùng thiết kế hạn chế phát sinh hạt giúp robot phù hợp với những quy trình sản xuất cần duy trì độ sạch và tính ổn định.
Mikitech Việt Nam là đơn vị phân phối các giải pháp tự động hóa công nghiệp, hỗ trợ khách hàng lựa chọn robot phù hợp với yêu cầu tải trọng, phạm vi làm việc và điều kiện vận hành thực tế.
