Dòng động cơ bước lai AM Series được sử dụng rộng rãi trong lĩnh vực tự động hóa công nghiệp. Khuyến nghị sử dụng kết hợp với driver bước MOONS’ nhằm đảm bảo hiệu suất tối ưu, do động cơ được thiết kế tương thích hoàn toàn với các bộ điều khiển của MOONS’.

MOONS’ cung cấp nhiều giải pháp đa dạng, đáp ứng rộng rãi các nhu cầu ứng dụng khác nhau, bao gồm:

Động cơ bước lai tiêu chuẩn (Standard Hybrid Stepper Motors), động cơ bước lai chuẩn IP65 (IP65 Hybrid Stepper Motors)
Tùy chọn phanh điện từ (Electromagnetic Brake), Encoder và Hộp số (Gearbox)
Driver điều khiển bước dạng xung số (Digital Pulse Control) hoặc driver DC điều khiển qua Fieldbus
Dải kích thước khung (Frame size) từ 14 mm đến 86 mm

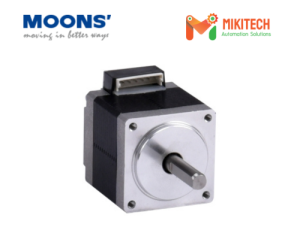

Động cơ bước lai tiêu chuẩn AM Series

Dòng động cơ bước AM Series được khuyến nghị sử dụng cùng với các driver bước MOONS’, bao gồm cả driver điều khiển động cơ bước lai hai pha (2-phase hybrid) và lai ba pha (3-phase hybrid).

Dòng sản phẩm này cung cấp ba tùy chọn góc bước: 1.8°;1.2°0.9°

Ngoài ra, trong AM Series còn có lựa chọn động cơ bước lai mô-men cao (High-Torque Hybrid Stepper Motors) và động cơ bước lai AC (AC Hybrid Stepper Motors), đáp ứng nhu cầu tải nặng và ứng dụng công nghiệp đòi hỏi hiệu suất cao.

Mã sản phẩm	Chiều dài (mm)	Số pha	Mô-men giữ (Nm)	Mô-men giữ (oz-in)	Dòng định mức (A)	Rãnh then	Kiểu trục	Kiểu cuộn dây
AM6HY04A0-01N	30	2	0.0058	0.82	0.3	Không	Trục đơn	Bipolar
AM8HY2050-01N	29.5	2	0.02	2.83	0.35	Không	Trục đơn	Bipolar
AM8HY2050-02N	29.5	2	0.02	2.83	0.35	Không	Double	Bipolar
AM8HY4043-01N	46.5	2	0.042	5.95	0.35	Không	Trục đơn	Bipolar
AM8HY4043-02N	46.5	2	0.042	5.95	0.35	Không	Double	Bipolar
AM11HS1008-07	31	2	0.072	10.2	1	Không	Trục đơn	Bipolar
AM11HS3007-02	40	2	0.082	11.61	1	Không	Trục đơn	Bipolar
AM11HS5008-01	51	2	0.125	17.7	1	Không	Trục đơn	Bipolar
AM11HS50A0-01	51	2	0.2	28.32	1	Không	Trục đơn	Bipolar
AM14HS10A0-01	27.3	2	0.14	19.83	1	Không	Trục đơn	Bipolar
AM14HS10A0-02	27.3	2	0.14	19.83	1	Không	Double	Bipolar
AM14HS30A0-01	36	2	0.23	32.57	1	Không	Trục đơn	Bipolar
AM14HS30A0-02	36	2	0.23	32.57	1	Không	Double	Bipolar
AM14HS50A0-01	55.5	2	0.4	56.64	1	Không	Trục đơn	Bipolar
AM14HS50A0-02	55.5	2	0.4	56.64	1	Không	Double	Bipolar
AM17HD4452-02N	34.3	2	0.285	40.36	1.5	Không	Trục đơn	Bipolar
AM17HD4452-01N	34.3	2	0.285	40.36	1.5	Không	Double	Bipolar
AM17HD2438-02N	39.8	2	0.46	65.14	1.5	Không	Trục đơn	Bipolar
AM17HD2438-01N	39.8	2	0.46	65.14	1.5	Không	Double	Bipolar
AM17HD6426-06N	48.3	2	0.59	83.55	1.5	Không	Trục đơn	Bipolar
AM17HD6426-05N	48.3	2	0.59	83.55	1.5	Không	Double	Bipolar
AM17HDB410-01N	62.8	2	0.85	120.37	1.4	Không	Trục đơn	Bipolar
AM17HDB410-02N	62.8	2	0.85	120.37	1.4	Không	Double	Bipolar
AM17HD445B-01N	36.1	2	0.34	48.15	2	Không	Trục đơn	Bipolar
AM17HD445B-02N	36.1	2	0.34	48.15	2	Không	Double	Bipolar
AM17HD243B-01N	41.6	2	0.47	66.56	2	Không	Trục đơn	Bipolar
AM17HD243B-02N	41.6	2	0.47	66.56	2	Không	Double	Bipolar
AM17HD642B-01N	50.1	2	0.64	90.63	2	Không	Trục đơn	Bipolar
AM17HD642B-02N	50.1	2	0.64	90.63	2	Không	Double	Bipolar
AM17HDB41B-01N	64.6	2	0.85	120.37	2	Không	Trục đơn	Bipolar
AM17HDB41B-02N	64.6	2	0.85	120.37	2	Không	Double	Bipolar
AM23HS04A0-01	39	2	0.82	116.12	1.8	Không	Trục đơn	Bipolar
AM23HS04A0-02	39	2	0.82	116.12	1.8	Không	Double	Bipolar
AM23HS84A0-01	55	2	1.5	212.42	1.8	Không	Trục đơn	Bipolar
AM23HS84A0-02	55	2	1.5	212.42	1.8	Không	Double	Bipolar
AM23HSA4A0-01	77	2	2.3	325.7	1.8	Không	Trục đơn	Bipolar
AM23HSA4A0-02	77	2	2.3	325.7	1.8	Không	Double	Bipolar
AM23HS04B0-01	39	2	0.82	116.12	3.7	Không	Trục đơn	Bipolar
AM23HS04B0-02	39	2	0.82	116.12	3.7	Không	Double	Bipolar
AM23HS84B0-01	55	2	1.5	212.42	3.7	Không	Trục đơn	Bipolar
AM23HS84B0-02	55	2	1.5	212.42	3.7	Không	Double	Bipolar
AM23HSA4B0-01	77	2	2.3	325.7	3.7	Không	Trục đơn	Bipolar
AM23HSA4B0-02	77	2	2.3	325.7	3.7	Không	Double	Bipolar
AM23HS04B0-03	39	2	0.82	116.12	3.7	Không	Trục đơn	Bipolar
AM23HS04B0-04	39	2	0.82	116.12	3.7	Không	Double	Bipolar
AM23HS84B0-03	55	2	1.5	212.42	3.7	Không	Trục đơn	Bipolar
AM23HS84B0-04	55	2	1.5	212.42	3.7	Không	Double	Bipolar
AM23HSA4B0-03	77	2	2.3	325.7	3.7	Không	Trục đơn	Bipolar
AM23HSA4B0-04	77	2	2.3	325.7	3.7	Không	Double	Bipolar
AM24HS2402-08N	54	2	1.57	222.33	4	Không	Trục đơn	Bipolar
AM24HS2402-11N	54	2	1.57	222.33	4	Không	Double	Bipolar
AM24HS5401-10N	85	2	3.2	453.16	4	Không	Trục đơn	Bipolar
AM24HS5401-24N	85	2	3.2	453.16	4	Không	Double	Bipolar
AM34HD0404-08	66.5	2	3.7	523.96	6.3	Không	Trục đơn	Bipolar
AM34HD0404-09	66.5	2	3.7	523.96	6.3	Không	Double	Bipolar
AM34HD1404-06	96	2	6.7	948.8	6.3	Không	Trục đơn	Bipolar
AM34HD1404-07	96	2	6.7	948.8	6.3	Không	Double	Bipolar
AM34HD2403-07	125.5	2	9.4	1331.15	5.6	Không	Trục đơn	Bipolar
AM34HD2403-08	125.5	2	9.4	1331.15	5.6	Không	Double	Bipolar
AM34HD3402-01	156	2	11.5	1628.54	5.6	Không	Trục đơn	Bipolar
AM34HD3402-02	156	2	11.5	1628.54	5.6	Không	Double	Bipolar
AM34HD0404-M08	66.5	2	3.7	523.96	6.3	Có	Trục đơn	Bipolar
AM34HD0404-M09	66.5	2	3.7	523.96	6.3	Có	Double	Bipolar
AM34HD1404-M06	96	2	6.7	948.8	6.3	Có	Trục đơn	Bipolar
AM34HD1404-M07	96	2	6.7	948.8	6.3	Có	Double	Bipolar
AM34HD2403-M07	125.5	2	9.4	1331.15	5.6	Có	Trục đơn	Bipolar
AM34HD2403-M08	125.5	2	9.4	1331.15	5.6	Có	Double	Bipolar
AM34HD3402-M01	156	2	11.5	1628.54	5.6	Có	Trục đơn	Bipolar
AM34HD3402-M02	156	2	11.5	1628.54	5.6	Có	Double	Bipolar
AM34HM0404-S	63	2	3.7	523.96	6.3	Có	Trục đơn	Bipolar
AM34HM0404-D	63	2	3.7	523.96	6.3	Có	Double	Bipolar
AM34HM1404-S	91	2	6.4	948.8	6.3	Có	Trục đơn	Bipolar
AM34HM1404-D	91	2	6.4	948.8	6.3	Có	Double	Bipolar
AM34HM2403-S	119	2	9.4	1331.15	5.6	Có	Single	Bipolar
AM34HM2403-D	119	2	9.4	1331.15	5.6	Có	Double	Bipolar
AM34HM3402-S	147.5	2	11.5	1628.54	5.6	Có	Single	Bipolar
AM34HM3402-D	147.5	2	11.5	1628.54	5.6	Có	Double	Bipolar
AM24HS5411-01N	85	2	3.1	439	0.8	Không	Single	Bipolar
AM34HD0802-01	66.5	2	4.2	594.77	1.8 / 3.6	Không	Single	Bipolar
AM34HD0802-02	66.5	2	4.2	594.77	1.8 / 3.6	Không	Double	Bipolar
AM34HD4802-01	75	2	4.7	665.58	1.8 / 3.6	Không	Single	Bipolar
AM34HD1802-01	96	2	7.3	1033.77	1.8 / 3.6	Không	Single	Bipolar
AM34HD1802-03	96	2	7.3	1033.77	1.8 / 3.6	Không	Double	Bipolar
AM34HD6801-01	115	2	7.6	1076.25	1.8 / 3.6	Không	Single	Bipolar
AM34HD2805-01	125.5	2	8.7	1232.02	1.8 / 3.6	Không	Single	Bipolar
AM34HD2805-03	125.5	2	8.7	1232.02	1.8 / 3.6	Không	Double	Bipolar
AM34HD0802-M01	66.5	2	4.2	594.77	1.8 / 3.6	Có	Single	Bipolar
AM34HD0802-M02	66.5	2	4.2	594.77	1.8 / 3.6	Có	Double	Bipolar
AM34HD1802-M01	96	2	7.3	1033.77	1.8 / 3.6	Có	Single	Bipolar
AM34HD1802-M03	96	2	7.3	1033.77	1.8 / 3.6	Có	Double	Bipolar
AM34HD2805-M01	125.5	2	8.7	1232.02	1.8 / 3.6	Có	Single	Bipolar
AM34HD2805-M03	125.5	2	8.7	1232.02	1.8 / 3.6	Có	Double	Bipolar
AM34HM6801-S	104	2	7.6	1076.25	1.8	Có	Single	Bipolar
AM34HM6801-D	104	2	7.6	1076.25	1.8	Có	Double	Bipolar
AM42HS04A0-01	98.5	2	12	1699.34	2.1	Không	Single	Bipolar
AM42HS24A0-01	149.5	2	21	2973.85	2.4	Không	Single	Bipolar
AM42HS34A0-01	201	2	30	4248.36	2.7	Không	Single	Bipolar
AM08HY30A0-K01	39.5	2	0.052	7.36	0.9	Không	Double	Bipolar
AM11HS30A0-K01	41	2	0.12	16.99	1.4	Không	Double	Bipolar
AM17HD243B-K01	44	2	0.5	70.81	1.5	Không	Double	Bipolar
AM23HS24B1-K01	53.8	2	1.37	194.01	3.5	Không	Double	Bipolar

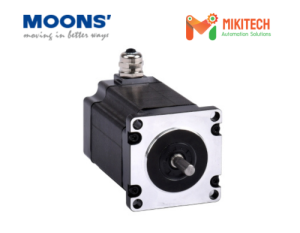

Động cơ bước lai AM Series chuẩn IP65

Dòng động cơ bước AM Series chuẩn IP65 là lựa chọn được khuyến nghị sử dụng cùng với các driver bước MOONS’. Các động cơ này được thiết kế chống bụi hoàn toàn và ngăn nước xâm nhập, đáp ứng yêu cầu làm việc trong những môi trường công nghiệp khắc nghiệt.

Mã sản phẩm	Chiều dài (mm)	Số pha	Mô-men giữ (Nm)	Mô-men giữ (oz-in)	Dòng định mức (A)	Rãnh then	Kiểu trục	Kiểu cuộn dây
AM23HS2450-03	61.7	2	1.25	177.01	3.7	Không	Trục đơn	Lưỡng cực
AM23HS3455-05	83.7	2	2.2	311.55	3.7	Không	Trục đơn	Lưỡng cực
AM24HS5401-44N	94.5	2	3.2	453.16	4	Không	Trục đơn	Lưỡng cực
AM34HD1404-13	98	2	6.7	948.8	6.3	Không	Trục đơn	Lưỡng cực
AM34HD2403-13	127.5	2	9.4	1331.15	5.6	Không	Trục đơn	Lưỡng cực
